高清混合矩陣 多接口、模塊化和可擴展的無縫切換矩陣切換系統
系統簡介
高清混合矩陣是專門為各種類型音視頻信號轉換為數字高清格式進行切換而設計的高性能智能數字矩陣開關設備，用于將各種VGA、CVBS、YPbPr、SDI、DVI等音視頻輸入信號同步或異步切換到SDI、DVI或HDMI輸出通道中的任一通道上。高清混合矩陣主要應用于信號種類繁多的廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等場合。
IP流媒體接入
高清混合矩陣支持H.264/H.265編碼標準的IP流媒體卡，支持標準RTSP協議，輕松實現信號預監功能。

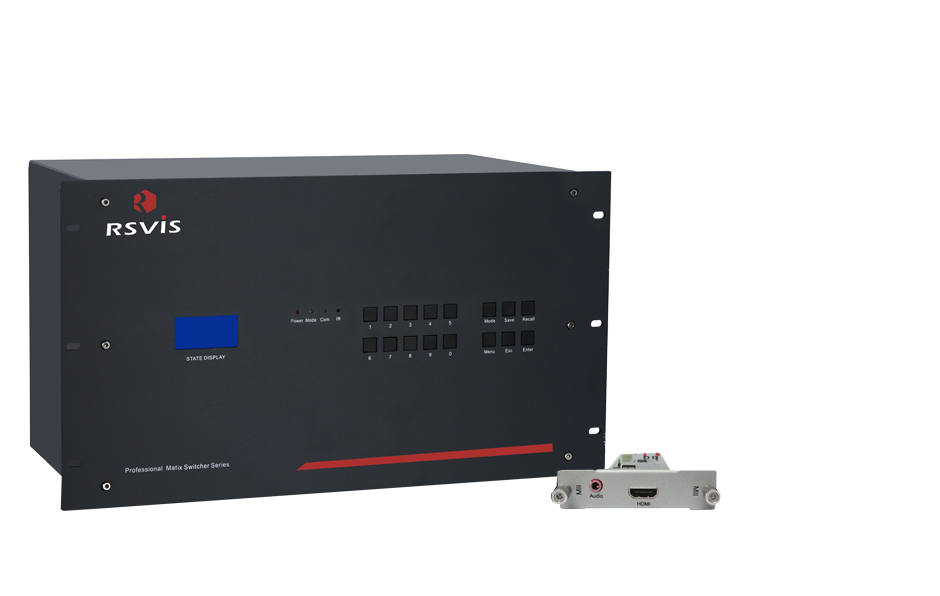

獨立音頻
高清混合矩陣設備可搭配的視頻輸入輸出板卡都可支持獨立音頻接口，音視頻同步，使用更方便。

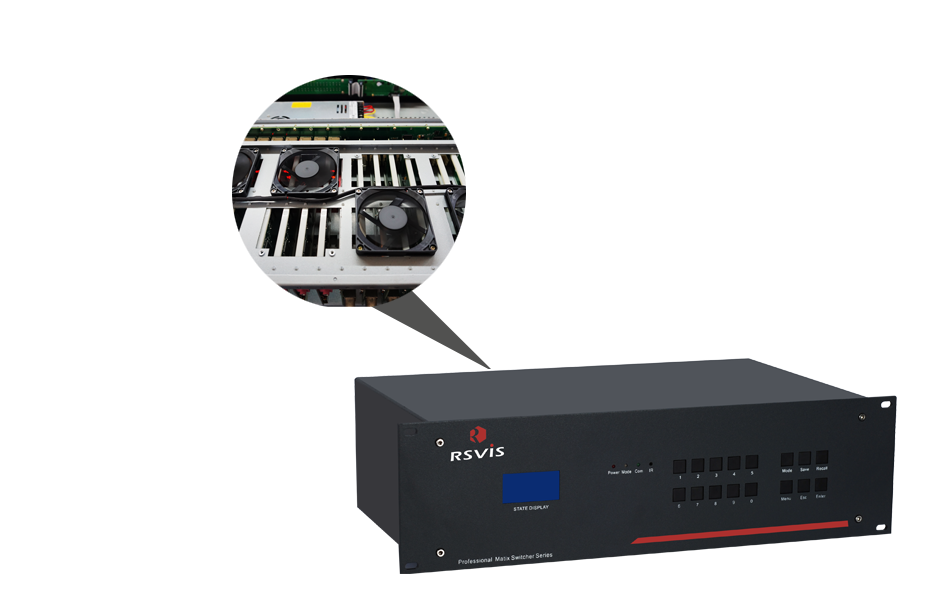

純硬件架構
高清混合矩陣設備采用純硬件架構設計，無需安裝任何操作系統，不死機，不中毒性，性能穩定。

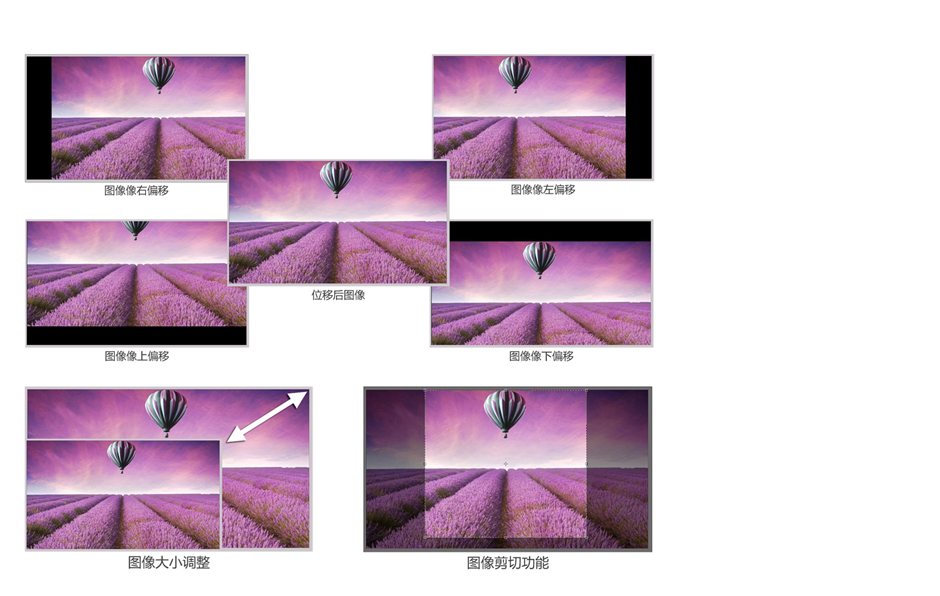

圖像調整
高清混合矩陣設備結合大多數用戶的實際需求和現場的實際應用，具有"圖像位置、大小、相位移動"功能。
單卡四路
高清混合矩陣設備為模塊化"單卡四路"結構，搭配更靈活，成本更低，維護更方便。

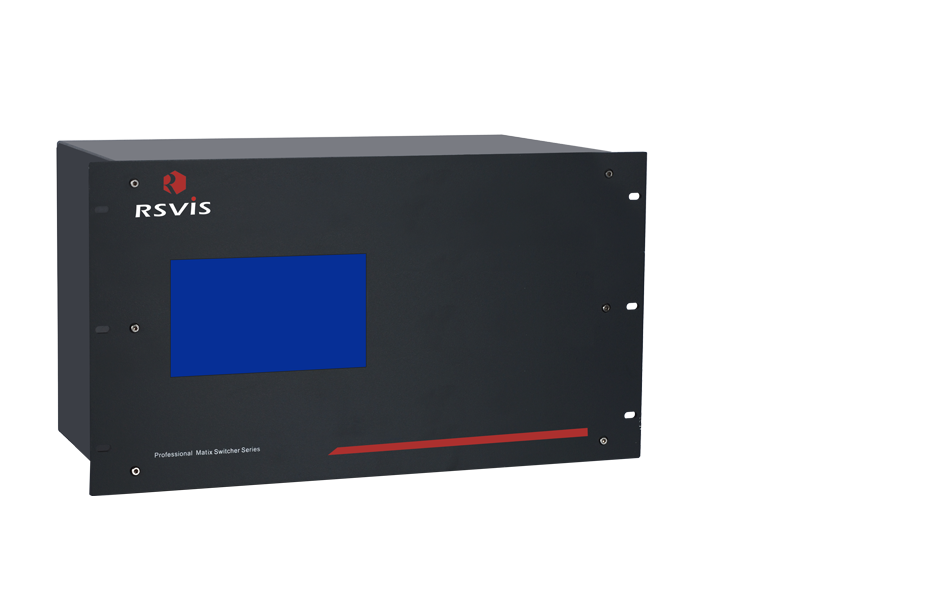

觸摸顯示
高清混合矩陣設備根據機箱配置7寸電容觸摸屏，方便用戶更輕松快捷的操作、設置設備。

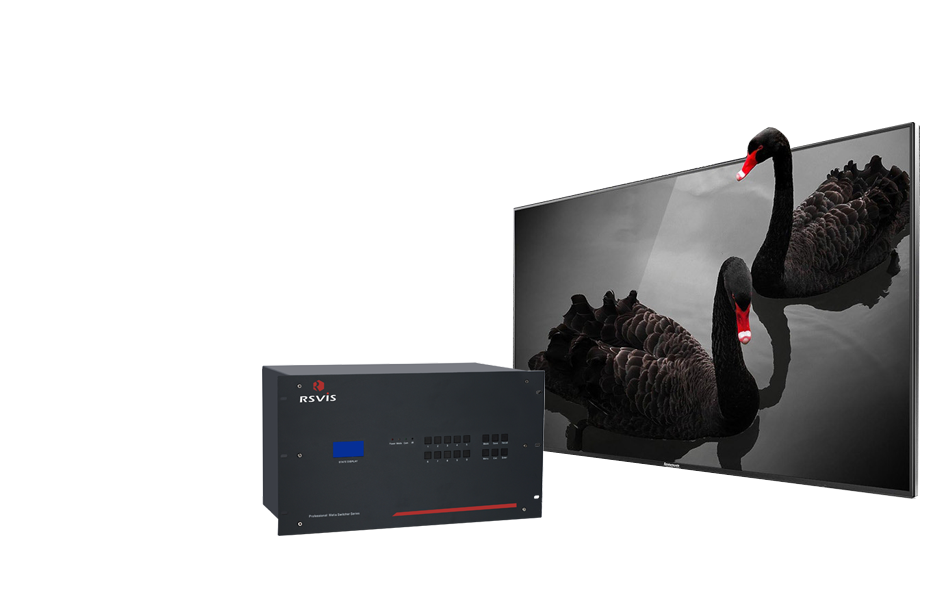

4K超高清
高清混合矩陣設備輸出圖像分辨率可達4K（3840*2160）30/60Hz，為你帶來超高清畫質體驗。

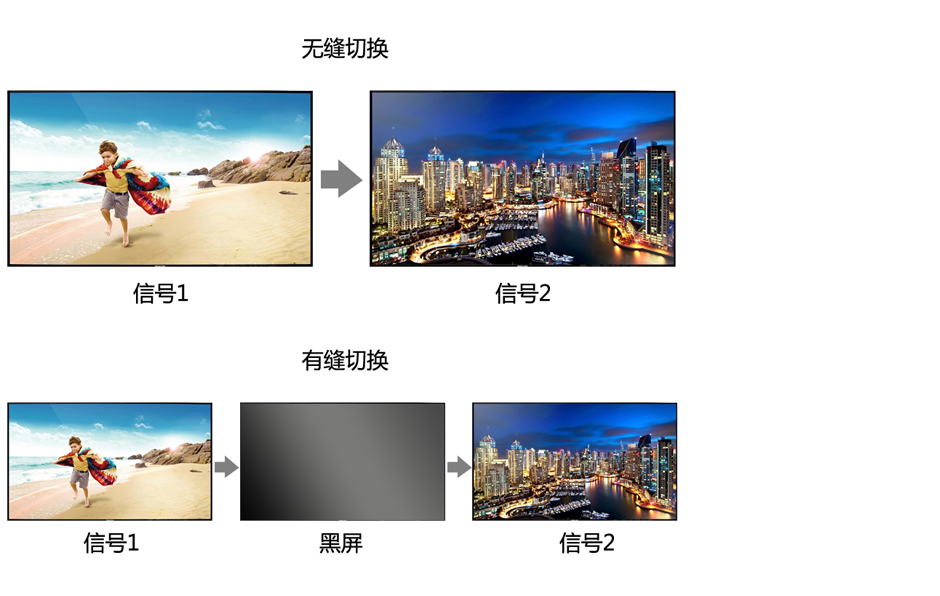

無縫切換
高清混合矩陣設備支持各種數字、模擬信號間的無縫切換，切換過程無黑屏、無延時。

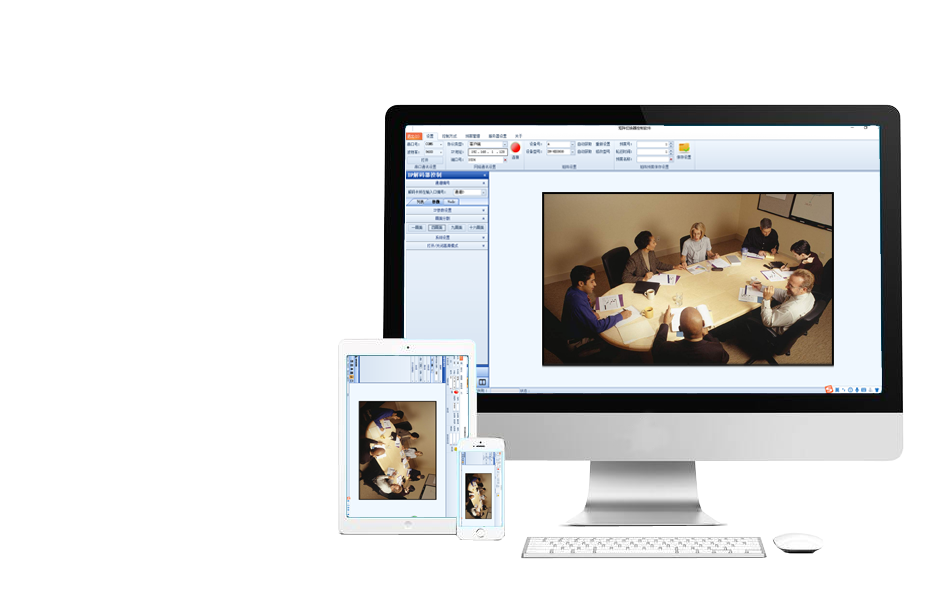

手機操控
高清混合矩陣設備可通過安卓或蘋果應用商店系統下載APP控制軟件，輕松實現手機遠程控制。

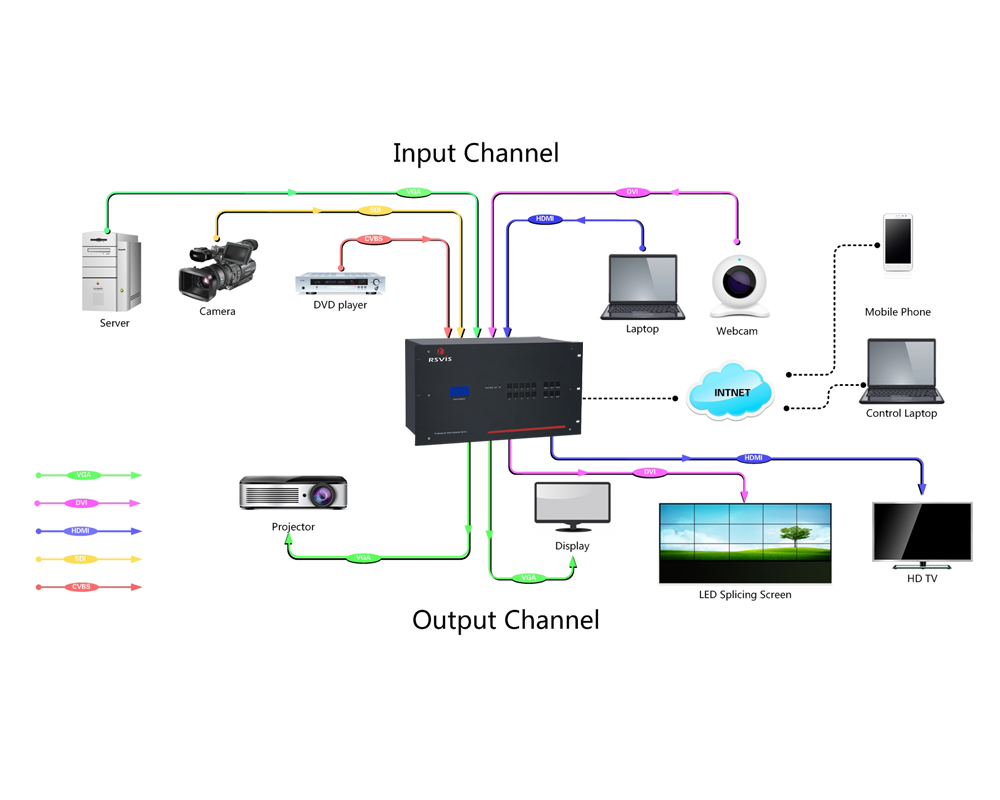

系統運行拓撲圖

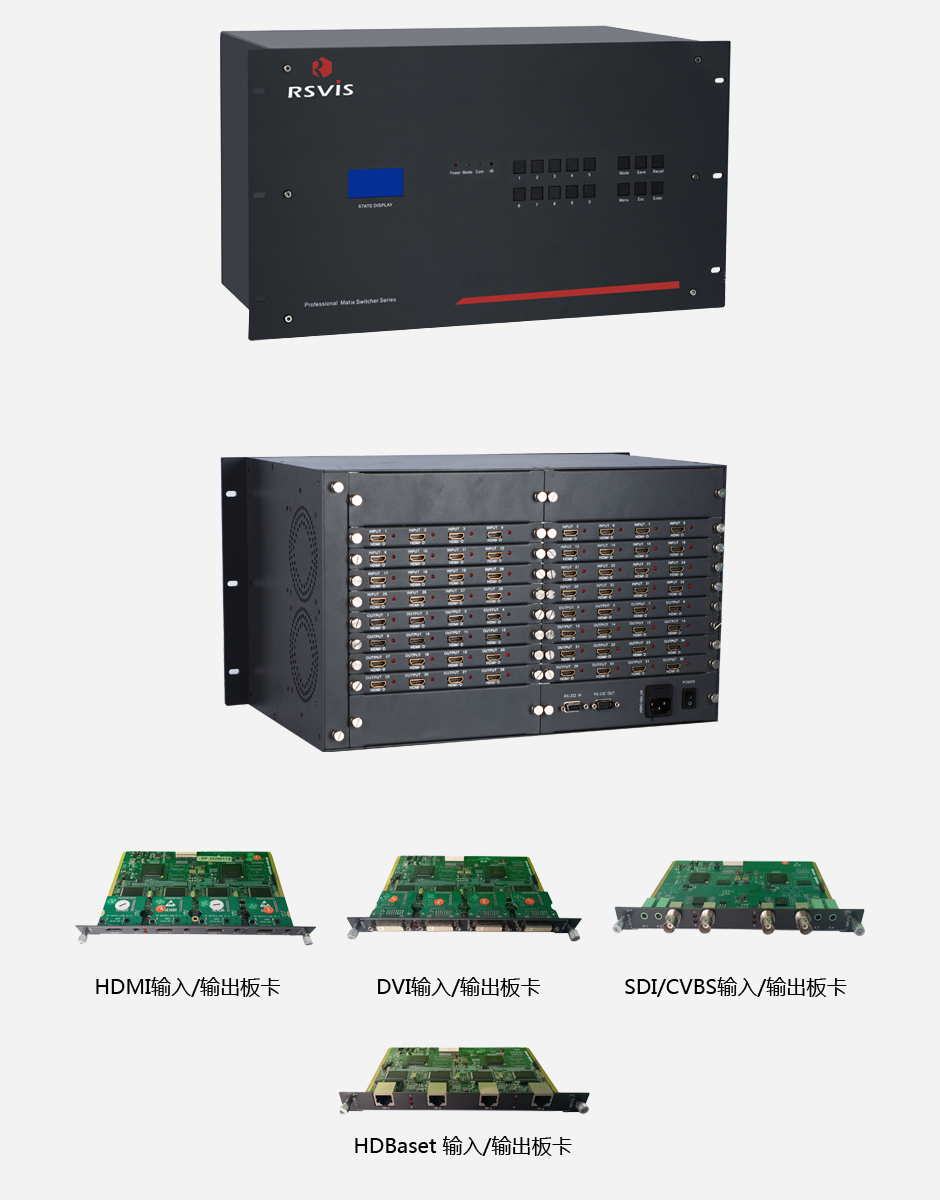

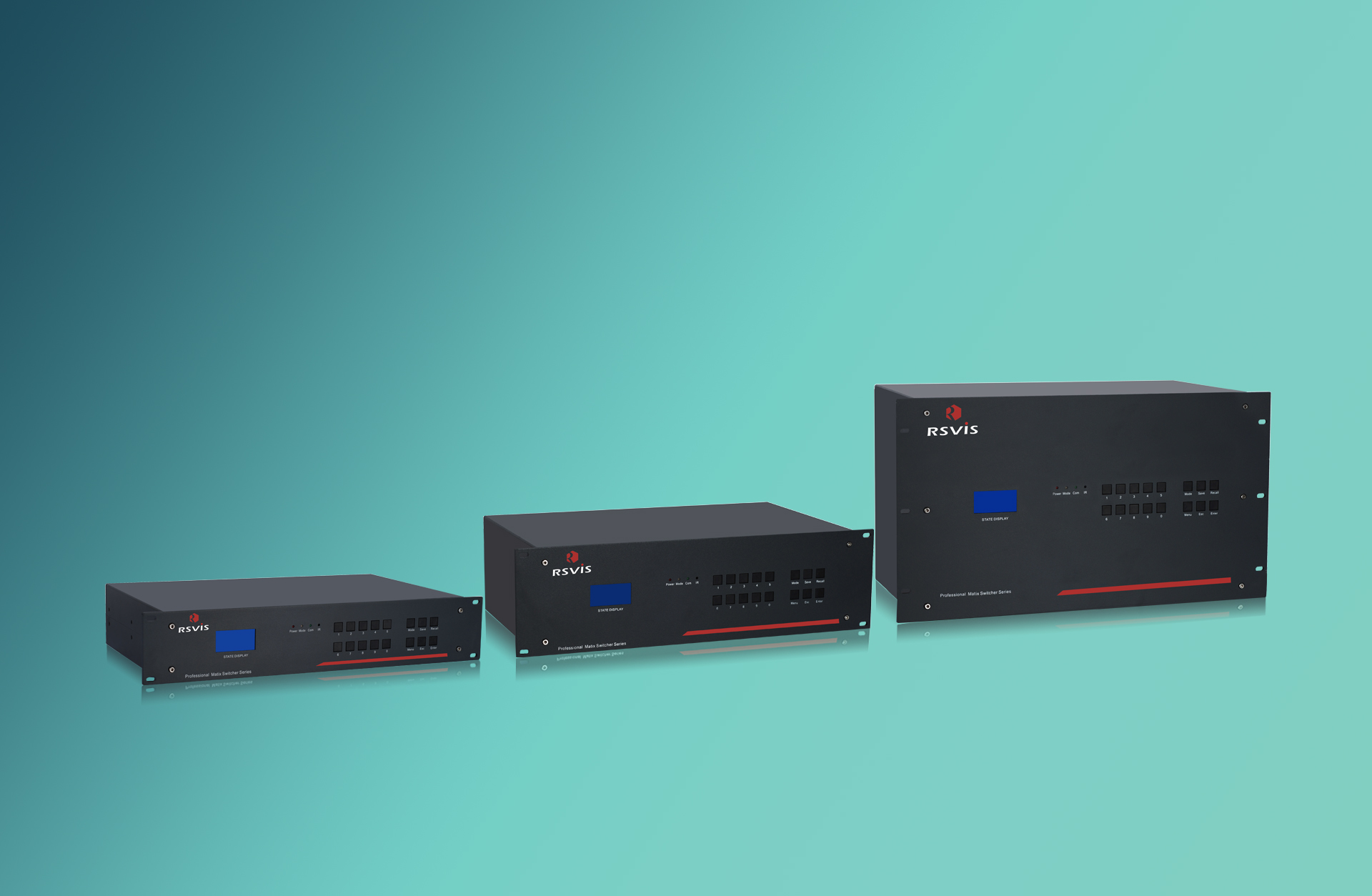

產品外觀
產品參數
| 產品型號 | RS-MA0808 | RS-MA1616 | RS-MA3636 | RS-MA7272 | RS-MA144144 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 輸入通道 | 最大8路 | 最大16路 | 最大36路 | 最大72路 | 最大144路 | ||||
| 輸出通道 | 最大8路 | 最大16路 | 最大36路 | 最大72路 | 最大144路 | ||||
| 觸摸屏 | / | / | / | 7寸 | 7寸 | ||||
| 機箱尺寸 | 3U | 3U | 6U | 12U | 24U | ||||
| 機箱規格 | 442.6×302.5×132.5mm | 442.6×302.5×132.5mm | 442.6×302.5×265mm | 442.6×302.5×530mm | 442.6×302.5×1064mm | ||||
| 電源功耗 | 200W 1+1冗余 | 200W 1+1冗余 | 200W 2+1冗余 | 450W 2+1冗余 | 800W 2+1冗余 | ||||
| 控制方式 | 面板、紅外、RS232、TCP/IP、觸摸屏（選配） | ||||||||
| 設備功能 | 信號切換、信號預監回顯、字符疊加 | ||||||||
| 輸入/輸出接口 | HDMI、DVI、VGA、CVBS、雙絞線、YPbPr、IP | ||||||||
| 單卡路數 | 2/4 | ||||||||
| 切換速度 | ≤100ns(無縫切換) | ||||||||
| 支持分辨率 | 4K/1080P向下兼容 | ||||||||
| 電源 | AC90～264V 60Hz | ||||||||
| 環境濕度 | 10%～90%(無凝露) | ||||||||
| 工作濕度 | 0℃～50℃ | ||||||||
| 產品重量 | 15-120kg | ||||||||
