大屏拼接處理器 可擴展的拼接墻處理系統用于多達144個顯示屏的大型拼接圖像處理系統

大屏拼接處理器

系統簡介

拼接處理器主要功能是將一個完整的圖像信號劃分成N塊后分配給N個視頻顯示單元(如背投單元),完成用多個普通視頻單元組成一個超大屏幕動態圖像顯示屏,可以支持多種視頻設備的同時接入,完成多個信號源在屏幕墻上的開窗、移動、縮放等各種方式的顯示功能。拼接處理器是一款靈活的、可擴展 的拼接墻處理器,可配置為支持多種輸入、輸出和開窗顯示功能。它采用卡籠式機箱設計,支持用 于3G-SDI、HDMI、DVI、VGA、CVBS信號源多種輸入和輸出卡的組合。拼接處理器廣泛應用于政府機關、電力、水利、電信、公安、軍隊、武警、鐵路、交通、礦業、能源、鋼鐵、企業等商業顯示系統的監控中心、調度中心、指揮中心、會議室、展示廳大屏幕顯示系統、可以接駁DLP背投箱、等離子、液晶電視等大屏幕顯示設備。

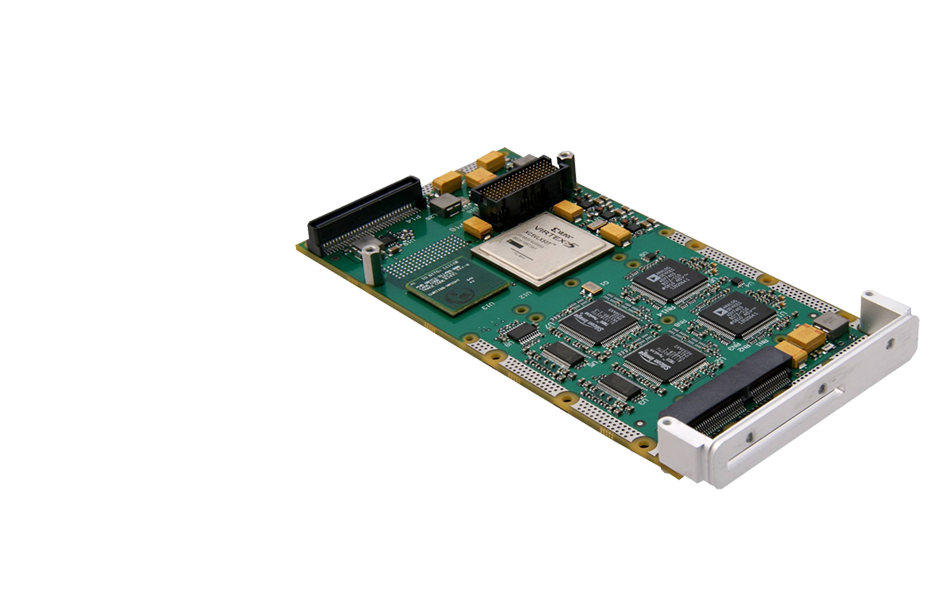

純硬件結構


拼接處理器設備采用大規模FPGA陣列式純硬件架構,無操作系統,無硬盤,免維護,避免了系統死機、硬件沖突以及病毒等問題。

純硬件結構

模塊化設計


拼接處理器設備采用模塊化設計,可靈活搭配HDMI、DVI、SDI、VGA、CVBS種類的輸入輸出板卡。

模塊化設計

多窗口控制


拼接處理器設備可輕松實現畫外畫(POP)平鋪模式、畫中畫(PIP)疊加模式、畫面疊加、漫游、跨屏、縮放。

多窗口控制

全高清分辨率


拼接處理器設備支持分辨率高達 4:4:4 色彩采樣,輕松實現1080P全高清顯示效果。

全高清分辨率

信號同步技術


拼接處理器設備采用單時鐘純數字同步技術,在播放高速動態視頻時,圖像流暢銜接使得極具視覺價值。

信號同步技術

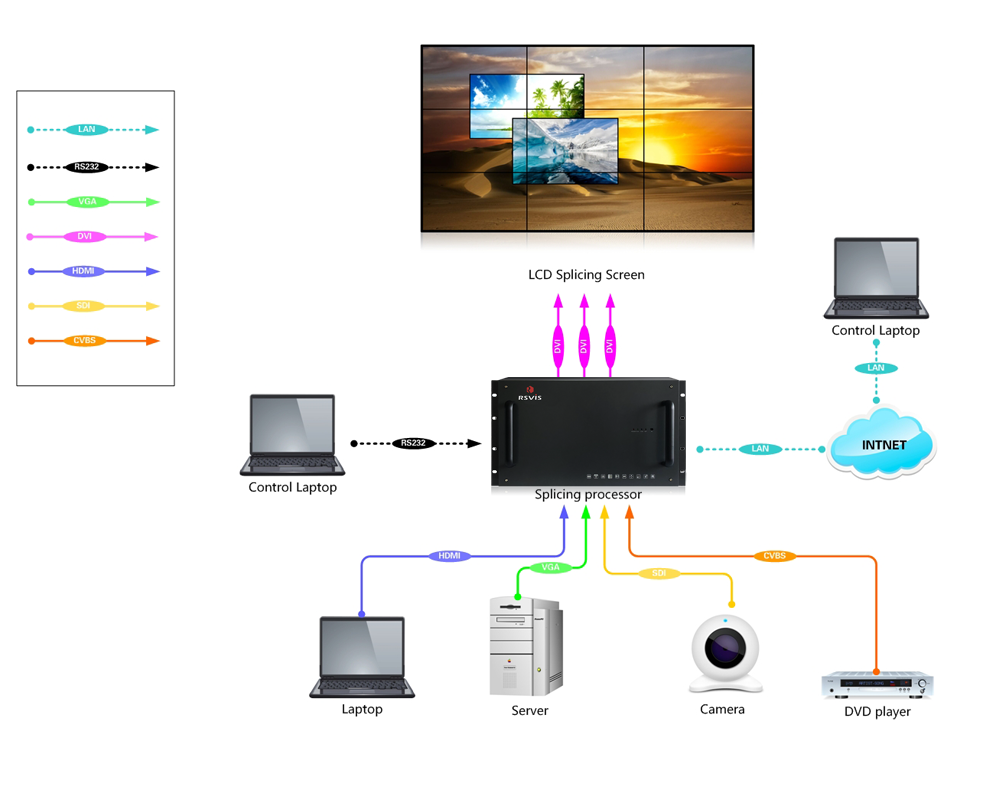

系統運行拓撲圖


系統拓撲圖

產品外觀


產品外觀

產品參數



產品型號 RS-PJ0404 RS-PJ0808 RS-PJ1616 RS-PJ3232 RS-PJ6464 RS-PJ128128 RS-PJ144144
輸入通道 最大4路 最大8路 最大16路 最大32路 最大64路 最大128路 最大144路
輸出通道 最大4路 最大8路 最大16路 最大32路 最大64路 最大128路 最大144路
機箱尺寸 3U 3U 3U 6U 12U 20U 20U
輸入接口 VGA/HDMI/DVI/SDI/CVBS
輸出接口 VGA/HDMI/DVI/SDI/CVBS
輸入分辨率 最高1080P,自適應
輸出分辨率 最高1080P向下兼容,可設置
控制方式 面板/紅外遙控/RS232/網絡
圖像控制 位置、大小調整,漫游疊加
電源 AC100~240V, 50/60 Hz
輸出功率 100W-1000W
存儲溫度 -20°C~+60°C
環境濕度 5%~75%
產品重量 15Kg-100Kg
