分布式可視化控制系統 基于IP化的矩陣、拼接、中控、傳輸、儲存、錄播一體的可視化分布式系統

系統簡介

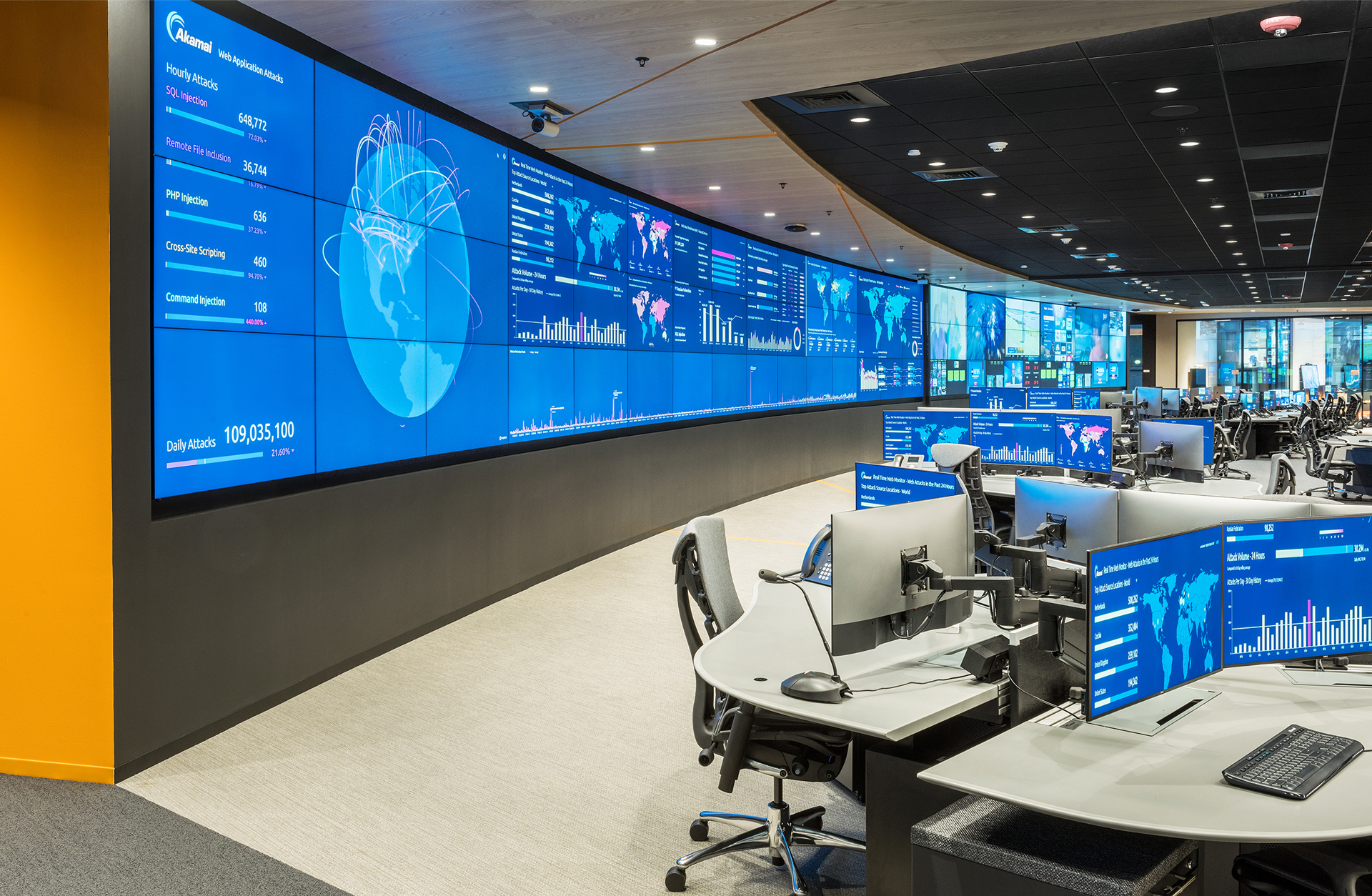

分布式可視化系統以指揮技術和信息技術為主導，充分運用現代通訊技術、網絡技術、自動化技術、電子監控等先進技術，構建以數據傳輸網絡為紐帶，以計算機信息系統為支撐，集音頻處理、視頻拼接處理、網絡傳輸、環境監控、可視化控制等多種功能于一體的現代化、網絡化、智能化處理平臺。可以輕松將指揮中心的音視頻采集、傳輸、控制和顯示都通過數字化網絡連接起來進行集中管理控制。并且具備極大地的靈活性和擴展性，支持音視頻信號多點共享，移動終端預覽控制、音視頻網絡交互式通信等功能。

網絡化傳輸

分布式可視化系統采用音視頻網絡化傳輸，解決了傳統傳輸?shù)牟季€復雜、布線成本、傳輸距離等問題。

分布式架構

分布式可視化系統采用分布式圖像處理架構，系統無中心，無需服務器支撐，每個節點都保持獨立處理和傳輸。

圖像云拼接

分布式可視化系統可以實現所有信號源在任意顯示終端上無縫切換、開窗、縮放、跨屏、漫游、疊加顯示并且可自定義拼接模式。

多區域聯控

分布式可視化系統可將不同地點場所信號進行互聯互通，并可任意增加節點，擴大互聯互通范圍，實現多區域分布式集中管理控制。

可視化操作

分布式可視化系統可通過PC、平板電腦、觸控一體機等終端對所有音視頻、周邊環境等進行所見即所得的可視化觸控操作。

環境控制

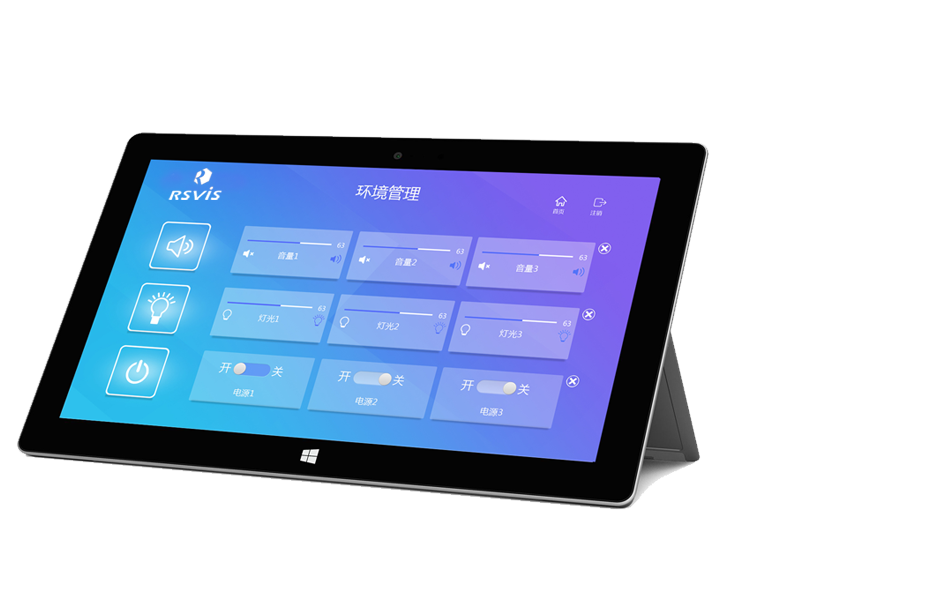

分布式可視化系統通過搭配環境控制主機，可實現高效便捷的環境控制管理功能，可對燈光、窗簾、音量、電源等進行遠程管理。

定制化軟件

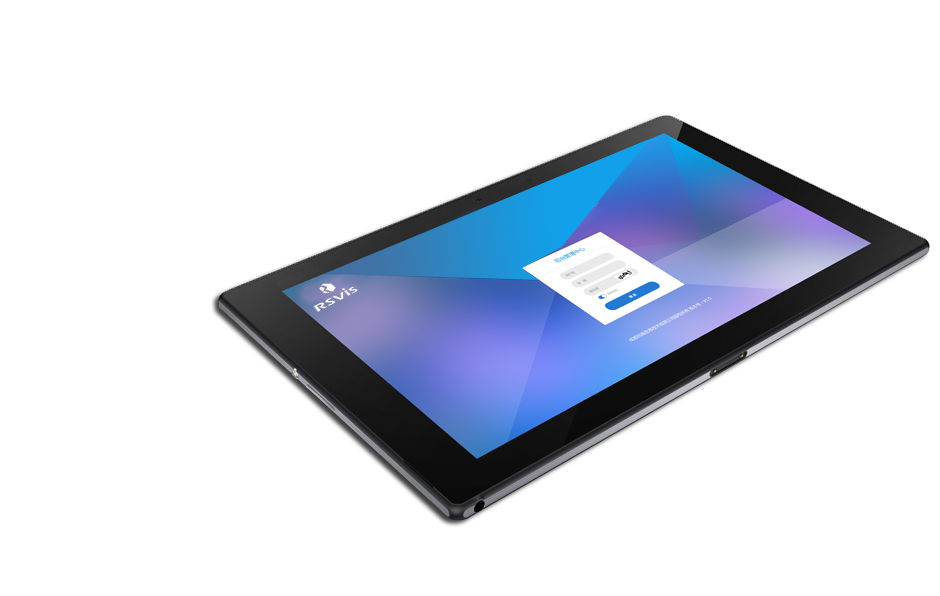

分布式可視化系統支持可定制化軟件界面及功能設計，為您打造一套獨一無二，更人性化的操控界面。

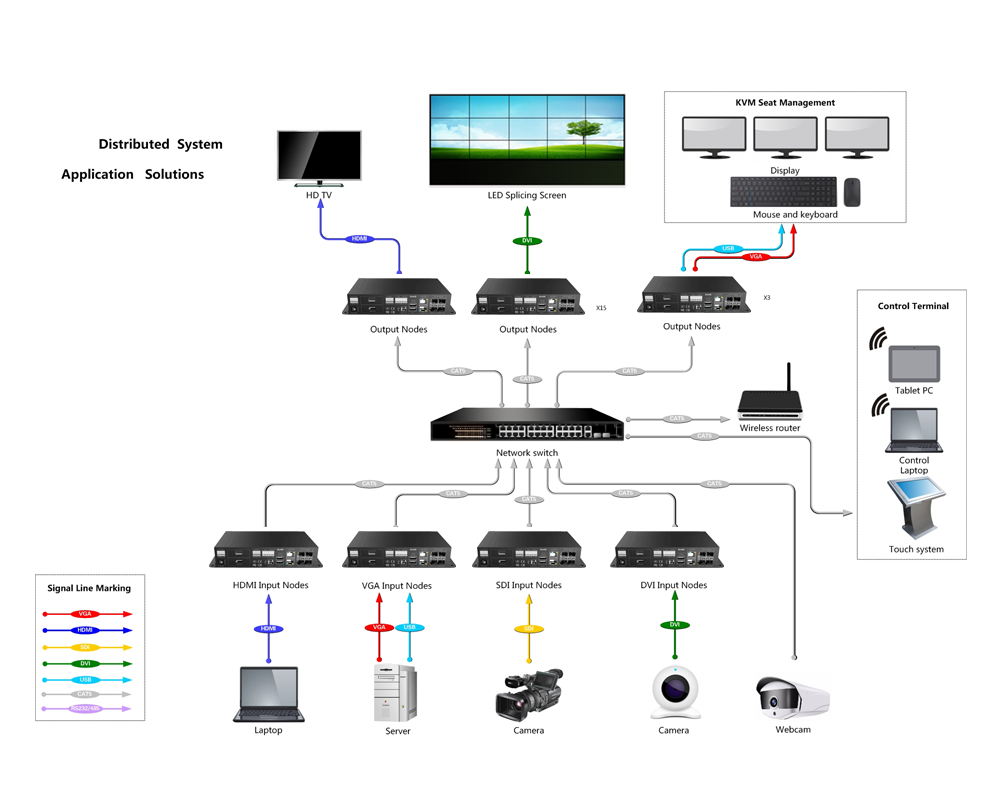

系統運行拓?fù)鋱D

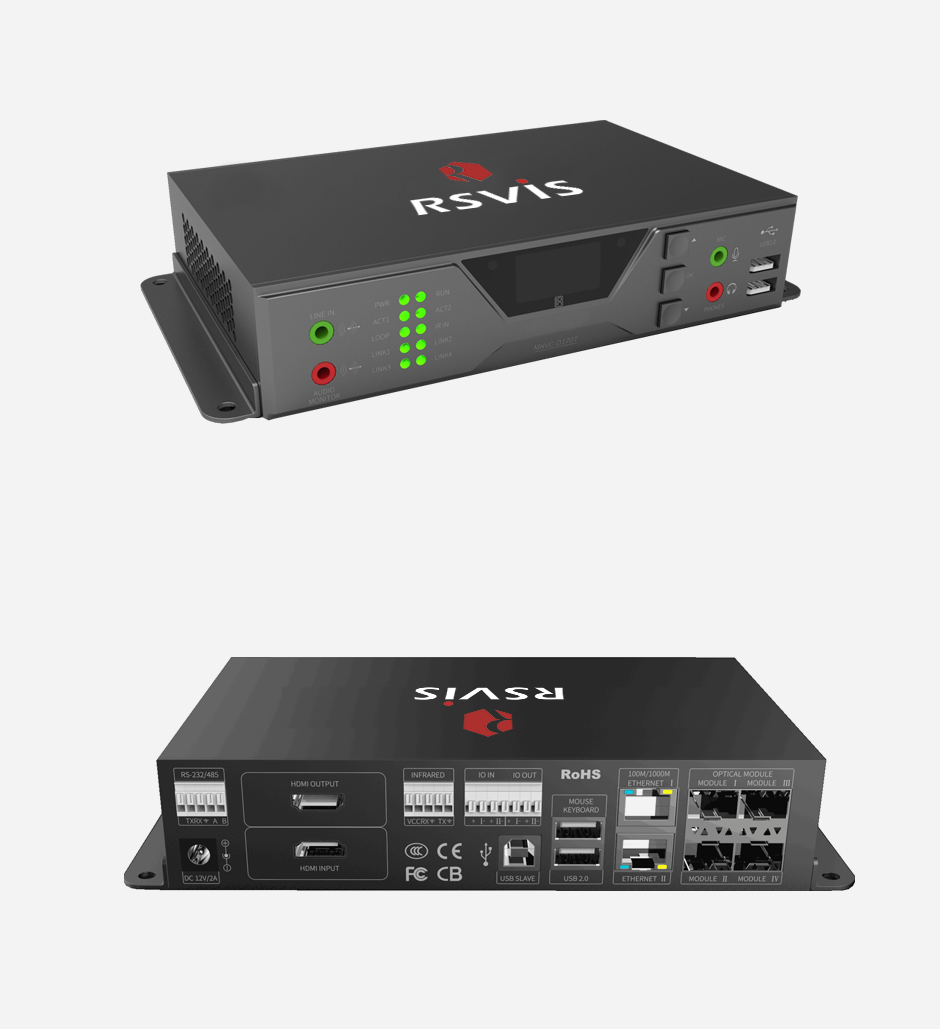

產品外觀

產品參數

產品型號	RS-DIS1200PI	RS-DIS1200PO	RS-DIS1200KI	RS-DIS1200KO
產品名稱	2K分布式輸入節點	2K分布式輸出節點	4K分布式輸入節點	4K分布式輸出節點
視頻輸入	1×DVI，最高支持1920×1200@60Hz	/	1×HDMI，最高支持3840×2160@60Hz	/
視頻輸出	1×DVI，最高支持1920×1200@60Hz	1×DVI，最高支持1920×1200@60Hz	1×HDMI，最高支持3840×2160@60Hz	1×HDMI，最高支持3840×2160@60Hz
音頻輸入	1×Line In，平衡立體聲	/	1×Line In，平衡立體聲 1×HDMI In，數字立體聲	/
音頻輸出	/	1×Line Out，平衡立體聲	/	1×Line Out，平衡立體聲 1×HDMI Out，數字立體聲
USB接口	1×方口USB Type-B母頭	2×USB 2.0母頭	1×方口USB Type-B母頭，1×USB 3.0母頭	1×USB 3.0母頭，2×USB 2.0母頭
網絡接口	1×RJ45，10/100/1000Base-T combo	1×RJ45，10/100/1000Base-T combo	1×RJ45/SFP fiber，10/100/1000Base-T combo	1×RJ45/SFP fiber，10/100/1000Base-T combo
串口	1×3pin鳳凰端子，RS-232 1×3pin鳳凰端子，RS-485	1×3pin鳳凰端子，RS-232 1×3pin鳳凰端子，RS-485	2×3pin鳳凰端子，RS-232 1×3pin鳳凰端子，RS-485	2×3pin鳳凰端子，RS-232 1×3pin鳳凰端子，RS-485
繼電器口	/	/	2×2pin鳳凰端子，最大24V	2×2pin鳳凰端子，最大24V
IO口	/	/	4×1pin鳳凰端子	4×1pin鳳凰端子
功耗	≤10w	≤10w	≤12w	≤12w
尺寸	200.0(L)×144.5(W)×43.6（H）	200.0(L)×144.5(W)×43.6（H）	210.0(L)×150.0(W)×43.6（H）	210.0(L)×150.0(W)×43.6（H）
溫度	工作溫度：0~50℃ 儲存溫度：-20~70℃
濕度	工作濕度、儲存濕度：10%~90%
平均故障間隔時間	30000小時
